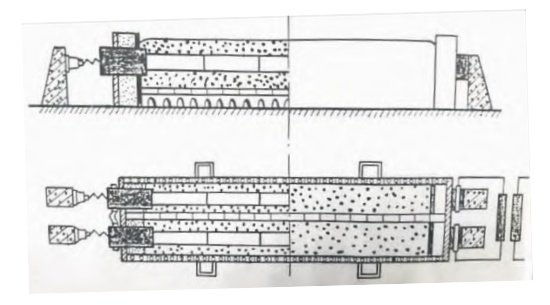

在传统电极艾奇逊炉石墨化炉基础上的改进炉型，在原炉内装入石墨坩埚作为负极材料的载体（坩埚内装入碳化后的负极原料），炉芯内填充发热电阻料，外层采用保温料和炉墙保温。通电后主要依靠电阻料发热产生2800～3000℃的高温，间接加热坩埚内的负极材料，可以达到负极材料的高温石墨化。 ②内热串接石墨化炉 该炉型借鉴用于石墨电极生产的串接石墨化炉，纵向串联数根电极坩埚(内装负极材料)，电极坩埚既是载体也是发热体，电流通过电极坩埚产生高温，直接加热内部负极材料。石墨化过程不使用电阻料，简化了装出炉工艺操作，同时减少了电阻料的蓄热损失，节省了电耗。

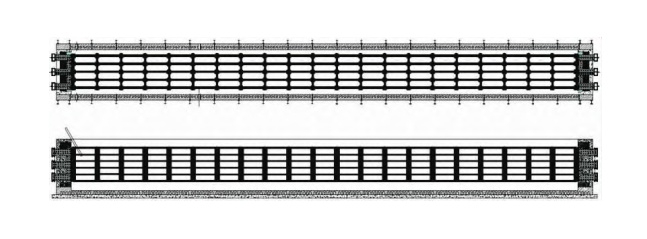

③网格箱式石墨化炉 该炉型近年来的应用日益增多，主要是吸取了传统艾奇逊石墨化炉和串接石墨化炉的技术特点，炉芯采用多块阳极板组成网格式的料箱结构，料箱内装入负极原料，阳极板间通过四面开槽的连接柱固定，每个料箱的上、下面采用同材质的阳极板密封。组成料箱结构的立柱和阳极板共同构成发热体，电流经炉头电极送入炉芯发热体，产生的高温直接加热箱内负极材料，达到石墨化的目的。
